球单轨组件(二排球系列)
二列直线循环滚珠轴承及导轨组件简介
球单轨组件(二排球系列)这些直线循环滚珠轴承及导轨组件具有两列滚珠和滚道是4点接触。它们属于较低承载能力的直线循环滚珠轴承及导轨组件。因为这些导引系统相对于INA 其他直线循环滚珠导引系统具有较低的承载能力和刚性，因此用于承载和刚性要求较低的场合。两列直线循环滚珠轴承在较低和中度承载要求的场合应用是非常经济的。包括铜填塞片、密封件和润滑部件。
四列直线循环滚珠轴承及导轨组件特性
直线循环滚珠轴承及导轨组件KUE 是预载的。可用于行程没有限制、中度载荷、刚度和摩擦要求低的工况。导引系统至少包括一个满滚珠滑块、一根导轨和塑料填塞片。直线单元可以分别定购滑块KWE 和导轨TKD 或者作为系统KUE进行订货。在一个系统中，一个或多个滑块可安装在一根导轨上。
二列直线循环滚珠轴承及导轨组件承载能力

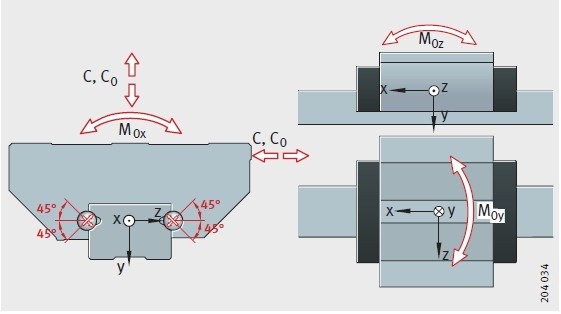

这些直线循环滚珠轴承及导轨组件具有两列滚珠，接触角为45°。能够承受各个方向的力– 除了运动方向– 和各个轴的力矩，图1。
二列直线循环滚珠轴承及导轨组件代号含义
订货举例、订货号滑块，具有对称螺栓孔的导轨
|
滑块
|
两列直线循环滚珠轴承及导轨组件的两个滑块
|
KWE
|
|
尺寸
|
35
|
|
滑块类型
|
H
|
|
精度等级
|
G3
|
|
预载等级
|
V0
|
订货号
|
2 X KWE35-H-G3-V0，
|
图10
|
导轨
|
一根导轨
|
TKD
|
|
尺寸
|
35
|
|
精度等级
|
G3
|
|
导轨长度
|
1480 mm
|
|
aL
|
20 mm
|
|
aR
|
20 mm
|
订货号
|
1 X TKD35-G3/1480-20/20，
|
图10
|
|
图10订货举例、订货号
|
带有非对称螺栓孔的导轨
|
一套直线循环滚珠轴承及导轨组件，每根导轨上2 个滑块
|
KUVE
|
尺寸
|
35
|
每根导轨上的滑块数量
|
W2
|
精度等级
|
G3
|
预载等级
|
V2
|
带有Corrotect镀层的导轨甊
|
RFT
|
导轨长度
|
1510 mm
|
aL
|
50mm
|
aR
|
20mm
|
订货号
|
1 X KUE35-W2-G3-V0-RRFT/1510-50/20
|
图11
|
|
图11订货举例、订货号
|
二列直线循环滚珠轴承及导轨组件型号
满滚珠可以使用油润滑和油脂润滑
KUE、KUE..-H
|
|
二列直线循环滚珠轴承及导轨组件代号含义
后缀
|
描述
|
设计
|
-
|
标准滑块
|
标准设计
|
L
|
加长型滑块
|
特殊设计
|
H
|
高型滑块
|
四列直线循环滚珠轴承及导轨组件部分
导轨标准设计
TKD
|
|
标准附件塑料填塞片假导轨
KA..-TN
|
标准附件塑料填塞片假导轨
MKD
|
|
|
安装手册
MON31
|
|
二列直线循环滚珠轴承及导轨参数表及组件
滑块
|
滑块的鞍板由淬硬钢磨削加工而成，滚道经过超精磨削。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量，滑块在靠近滚道处有润滑油腔。
|
导轨
|
导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
|
从上面固定
|
导轨TKD 从上面定位。导轨上的沉孔用来固定螺丝。
|
拼接导轨
|
如果需要的导轨长度lmax 比尺寸表内的最大值大，导轨分段供应
|
密封
|
标准的密封条和滑块两端的弹性密封有效的保证滑块的密封，图2。这些密封单元能在苛刻的环境条件下保护滚动体免受污染。如果污染特别恶劣，请联系我们。
|
润滑
|
直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑，由于润滑油腔大多数应用下可以免维护，图2。通过滑块端面的润滑油嘴进行润滑。
|
工作温度
|
四列直线循环滚珠轴承及导轨组件适用的温度范围从–10 °C 到+100 °C。
|
|
图2润滑油腔和密封
①标准密封条 ②润滑油腔
|
|
